SL型水過濾器廣泛用于冶金、化工、石油、造紙、醫藥、食品、采礦、電力、城市給水領域。諸如工業廢水，循環水的過濾，乳化液的再生，廢油過濾處理，冶金行業的連鑄水系統、高爐水系統，熱軋用高壓水除鱗系統。是一種先進、高效且易操作的全自動過濾裝置。

二、設備結構與工作原理

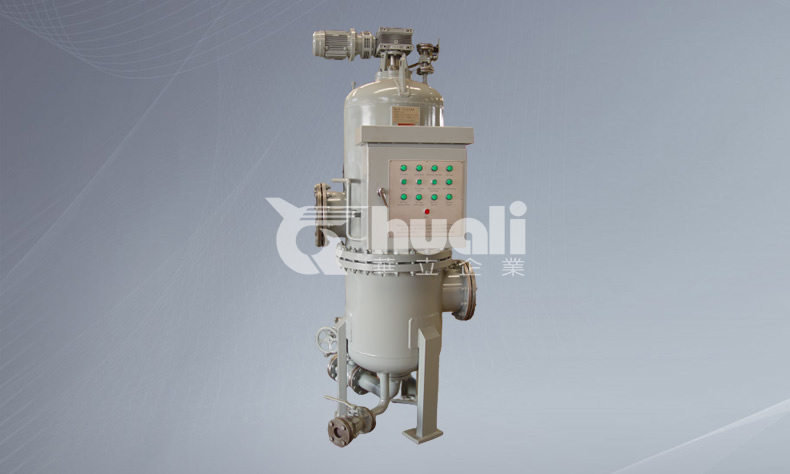

SL型水過濾器由殼體、多元濾芯、反沖洗機構、電控箱、減速機、電動閥門和差壓控制器等部分組成。殼體內的橫隔板將其內腔分為上、下兩腔，上腔內配有多個過濾芯，這樣充分利用了過濾空間，顯著縮小了過濾器的體積，下腔內安裝有反沖洗吸盤。工作時，濁液經入口進入過濾器下腔，又經隔板孔進入濾芯的內腔。大于過濾芯縫隙的雜質被截留，凈液穿過縫隙到達上腔，最后從出口送出。

本過濾器濾芯采用高強度的Johnson楔形濾網，通過壓差控制、定時控制自動清洗濾芯。當過濾器內雜質積聚在濾芯表面引起進出口壓差增大到設定值，或定時器達到預置時間時，電動控制箱發出信號，驅動反沖冼機構。當反沖洗吸盤口與濾芯進口正對時，排污閥打開，此時系統泄壓排水，吸盤與濾芯內側出現一個相對壓力低于濾芯外側水壓的負壓區，迫使部分凈循環水從濾芯外側流入濾芯內側，吸附在濾芯內壁上的雜質微粒隨水流進入吸盤內并從排污閥排出。特殊設計的Johnson網使得濾芯內部產生噴射效果，任何雜質都將被從光滑的內壁上沖走。當過濾器進出口壓差恢復正?；蚨〞r(shí)器設定時間結束后，電機停止運轉，電動排污閥關閉。整個過程中，物料不斷流，反洗耗水量少，實現了連續化、自動化生產。

三、本機特點
1、本過濾器減速機構采用NRV型減速機，外殼采用優質鋁合金壓鑄結構，散熱性好、噪聲小、重量輕、承載能力大；
2、密封裝置采用機械密封結構，密封性能可靠、使用壽命長、承壓能力強；

3、頂部設排氣閥，結構緊湊、啟閉靈敏；
4、差壓取樣部分采用可調式差壓開關或差壓變送器，信號反饋正確；
5、濾芯花板一般采用304不銹鋼，與反沖洗吸盤工作界面進行鏡面處理；
6、反沖洗吸盤采用增強聚四氟乙烯結構及反沖洗吸盤自整機構，能確保吸盤與濾芯花板的長效密封，增強了反沖洗效果；
7、本過濾器電氣控制部分采用PLC可編程控制器，清洗模式采用差壓控制、定時控制及手動控制并聯模式，清洗程序采用定時定位模式，反洗耗水量小，清洗徹底；
8、本過濾器排污閥門有水控閥門、電動球閥、電動蝶閥等型式供您選擇。
9、電控箱采用背包式全透屏戶外防水型結構。

四、主要技術參數
1、連接管公稱直徑：150、200、250、300、350、400、500、600、700、800、900、1000、1200
2、設計壓力：1.0MPa（另外有1.6MPa和2.5MPa可供選用）
3、過濾精度：
① 沖孔板結構≥1000μm；
② 復合編織網結構≥25μm
③ Johnson楔形網≥50μm
4、差壓設定值調節范圍：0.02～0.16MPa
5、切換差調節范圍：0.035～0.15 MPa
6、反沖洗時間設定范圍：1～24h
7、壓力損失：0.02～0.1 MPa
8、工作方式：手動、自動
9、電機參數：380V  50HZ（也可選用適合其他國家制式的電器系統）
10、電機功率：0.15～2.2KW

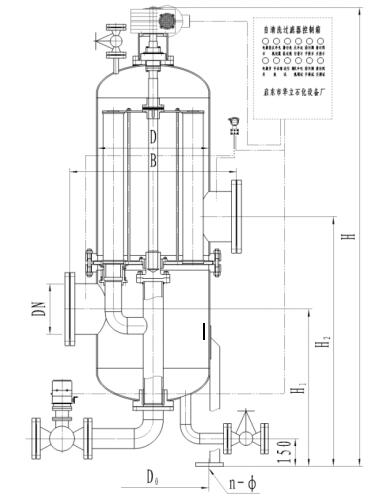

公稱通徑	DN	150	200	250	300	350	400	500	600	700	800	900	1000	1200
筒體直徑	D	500	600	600	900	900	1000	1200	1400	1600	1600	1800	2000	2400
進口高度	H1	650	700	700	800	800	900	1000	1000	1100	1100	1200	1300	1500
出口高度	H2	1150	1200	1200	1450	1450	1700	1850	2000	2100	2400	2600	2800	3300
